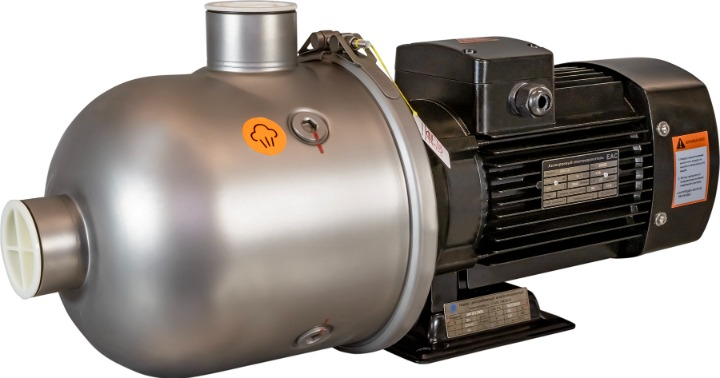

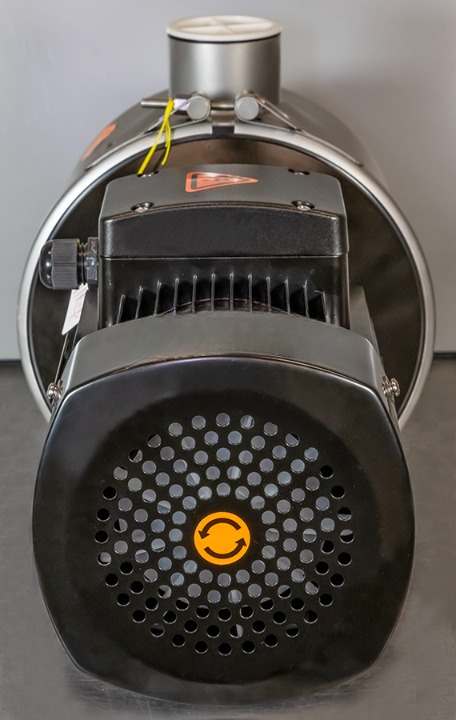

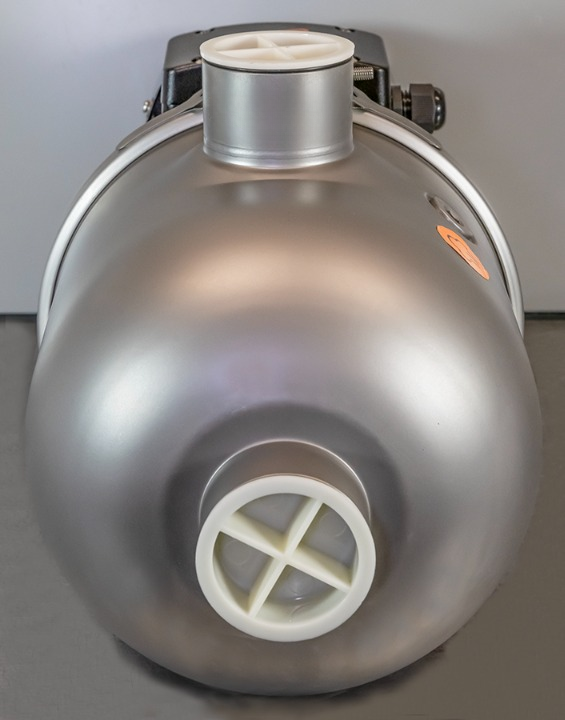

Горизонтальный многосекционный насос Ампика ЦМН 12-4 (380В)

Горизонтальный многосекционный насос Ампика ЦМН 12-4 (380В)

Промышленный четырёхступенчатый насос ЦМН-12-4 перекачивает до 16 кубометров в час, максимальное создаваемое им давление - 5 атмосфер (см. график производительности, верхняя ниспадающая кривая). Он предназначен для подачи относительно неагрессивных жидкостей под давлением. Многоступенчатая конструкция насоса позволяет создавать довольно высокое давление при малых внешних габаритах. Насос несамовсасывающий, работает под заливом. Может всасывать жидкость, если будут полностью залиты всасывающий шланг и проточная часть насоса. Перекачиваемые жидкости Горячая вода, соки, некоторые разбавленные кислотные жидкости, которые химически неактивны по отношению к материалам конструкции насоса, без механических включений и волокон. Насос не предназначен для перекачки растворителей и вязких жидкостей. Рабочие условия Температура перекачиваемой среды: -15°C…+120°C. Температура окружающей среды: -15°C…+40°C. Максимальное давление в насосе: 1,0 МПа (10 атмосфер). Плотность перекачиваемой жидкости: до 1100 кг/м³. Материал проточной части: нержавеющая сталь AISI304 (все детали, которые контактируют с жидкостью). Уплотнение вала: керамика – графит – EPDM. Электродвигатель Полностью закрытый вентилируемый двухполюсный трёхфазный двигатель мощностью 2,4 кВт. Класс защиты: IP 55. Класс изоляции: F. Режим работы: S1 (продолжительный, без частых включений/выключений). Напряжение: 380 В. Расшифровка обозначения модели "ЦМН 12-4 (380В)" «ЦМН» – центробежный многосекционный насос, «12» - номинальная производительность насоса в м³/час, «4» - количество ступеней насоса, «380В» - питание насоса 380 вольт, три фазы. Корпус проточной части насоса присоединён к электродвигателю консольно, притянут силовым хомутом. Это позволяет быстро и просто отсоединять для прочистки механическую часть от корпуса, ослабив всего один винт. Оранжевая наклейка на корпусе проточной части означает, что пробку отверстия для предварительной заливки всасывающего контура следует открывать осторожно, так как насос допускает перекачивание горячих жидкостей. Паспорт (инструкция по эксплуатации насоса) вложен в коробку. См. pdf-файл снизу.
